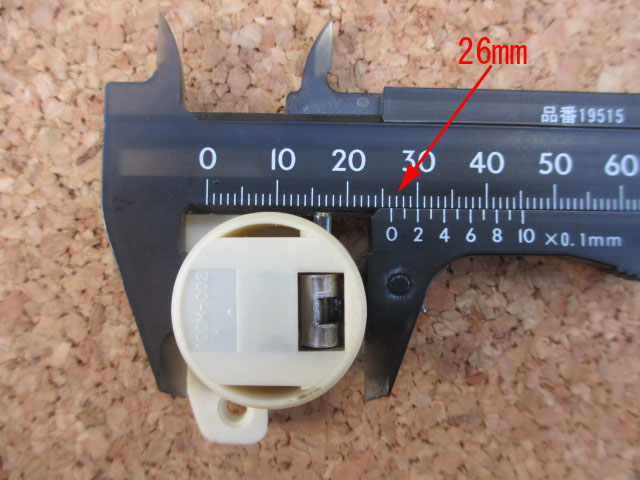

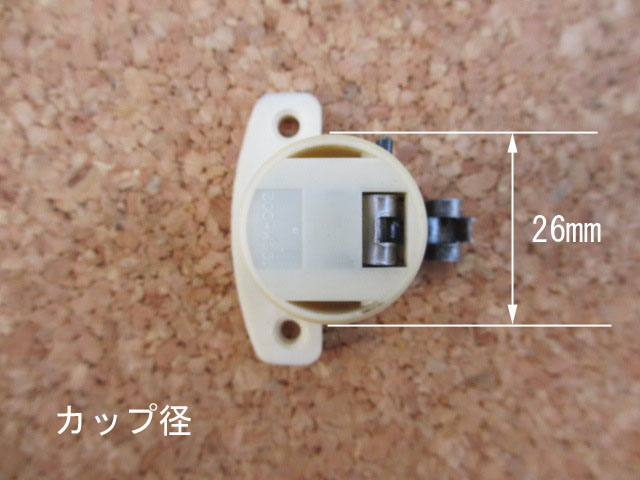

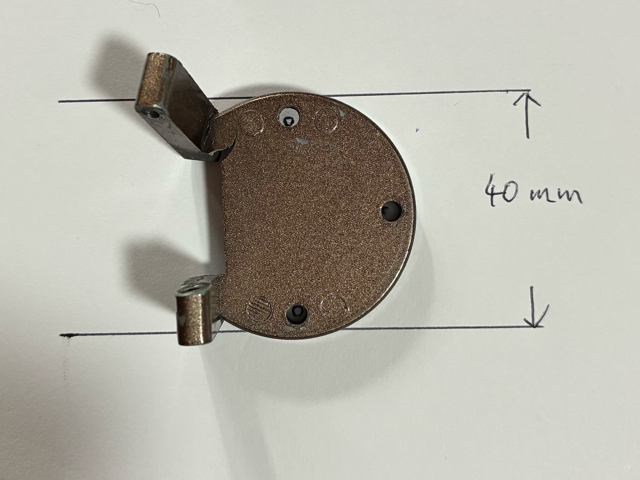

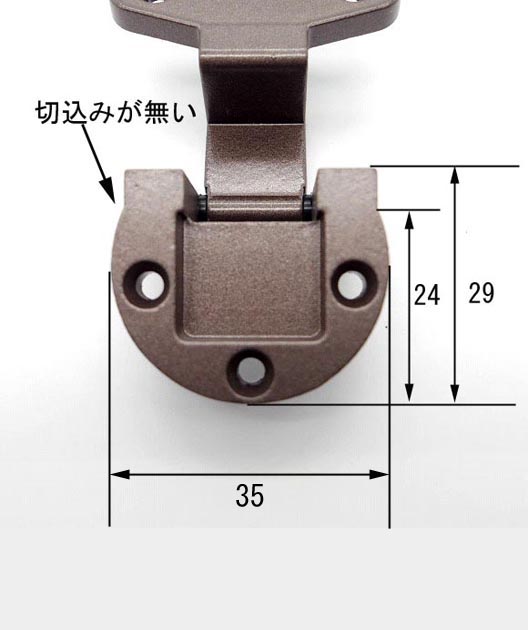

 「直付丁番」と呼ばれる金具です。 現在主流の「スライド丁番」のような形状ですが、丁番本体と受座金具が分離しない一体型の丁番となります。金具問屋に残っていた金具と比較したところ、カップ径(扉にあいている円形溝にはめ入れる金具円形部分の直径)が異なっていました。 破損金具のカップ径は「35mm」。 金具問屋に残っていた金具のカップ径は「30mm」です。

破損金具よりもカップ径が小さいので取付ができません。またカブセサイズが破損金具は「約10mm」、金具問屋に残っていた金具は「約5mm」異なるので、いずれにしても代替はできないことがわかりました。

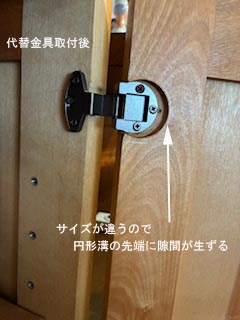

代替金具も含めて取替用の金具が現存しないので、修理方法としては現在主流の「スライド丁番」に取替える作業となります。(添付写真7枚目)その場合、扉にあいている円形溝の位置を変更する木工作業が必要となります。

T様からの返信
以前、金具が取替えられた箇所がありました。ご連絡いただいた「スライド丁番」に取替えたようです。

安田屋家具店からの返信
写真確認しました。
以前にこの金具で取替えられた時に、扉にあいている円形溝を彫り直すことなく、現状の溝をそのまま使用して取付けられていて、扉の開閉に支障が生じていなければ、修理は比較的簡単にできると考えます。

「LAMP」刻印がありますので、現存する金具工場の金具です。全く同じか、または同じ工場の金具で代替金具があると思います。

ただ写真からでは金具を特定することができません。丁番本体と家具本体側に取付けてある受座金具とのセット現物を送って頂ければ、確認して取替用の金具をご提案できると思います。取替えられた丁番は全て同じ形状の金具か確認ください。つづく

【関連記事】

T様からご返信
写真確認させて頂きましたが確定できないため、 こちらから部品を送付させて頂き、ご確認頂けないでしょうか。 お手数をお掛けし申し訳ありません。 宜しくお願い致します。

そして数日後に金具実物が届いた。金具形状から「半カブセ」タイプのスライド丁番だと考える。今回も老舗大手金具工場の金具だったので、迅速に代替丁番を探せました。丁番本体裏側に「DC100」刻印、受座裏側に「DYL」刻印です。

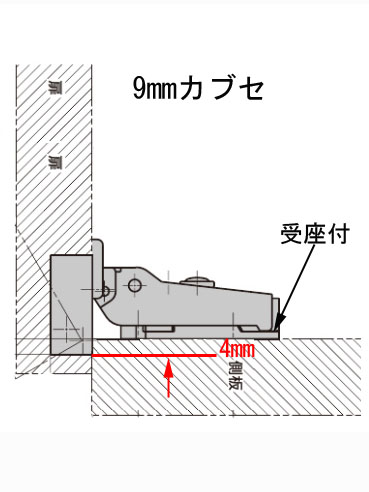

丁番本体の扉開角度が破損金具は１００°ですが、代替金具は１０５°に変更となっています。取付ネジ位置が４mm異なります。破損金具と代替金具とでは片側２mmずつズレています。ネジ穴が大きく離れていないので、古いネジ穴にネジが引っ張られて斜めに入ってしまいます。そのため直径３mmの丸棒を使用して古いネジ穴を埋めた後、新しいネジ位置に止めれば真っすぐ入っていきます。丸棒はホームセンターで１本１５０円程度で販売されています。

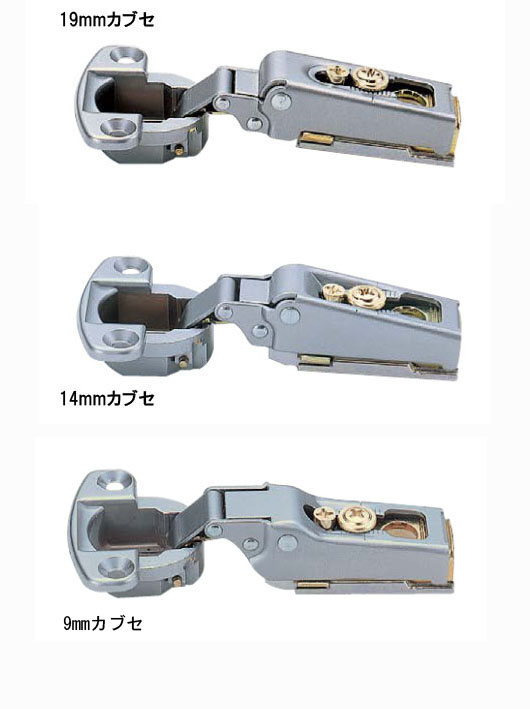

カブセタイプは「半カブセ」、カブセ５mmです。

受座金具は同じ金具を現在も生産していました。ネジ位置も同じなので簡単に取替えできます。古い受座金具も使用できますが、経年劣化しているため、目に見えない居都度・耐久度の劣化があります。取替修理をする場合は丁番本体と一緒に交換されることをお勧めします。

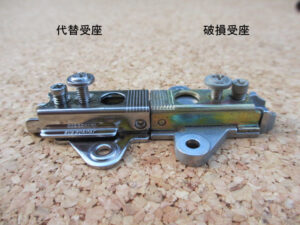

破損金具写真と代替金具を比べてみましょう。

代替金具単体です。

この金具は２４時間３６５日いつでも安田屋家具店オンラインショップにてご注文いただけます。ぜひご利用ください。

T様からの連絡
送付頂きました丁番を取付けしたところ、ぴったり合致、開閉もスムーズです。 ねじ穴は丸棒でふさぎ、新しいねじ穴はキリで穴を開けてねじとめしました。 お陰を持ちまして、修理は完成しました。有難うございました。

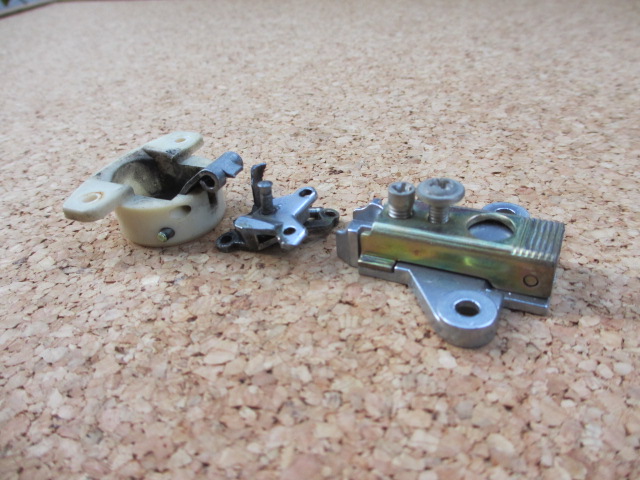

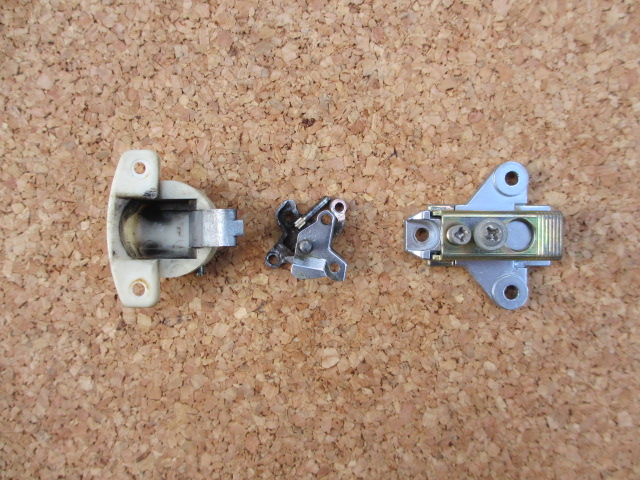

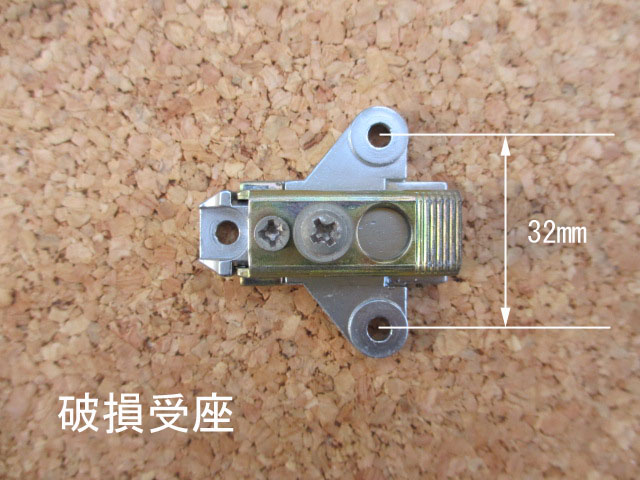

破損した金具

代替金具　　

受座金具を接合した状態

破損金具の受座金具はすでに生産終了していて現存しない金具です。

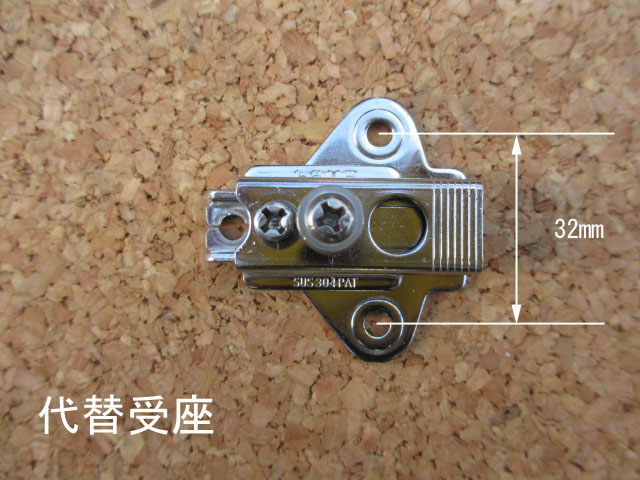

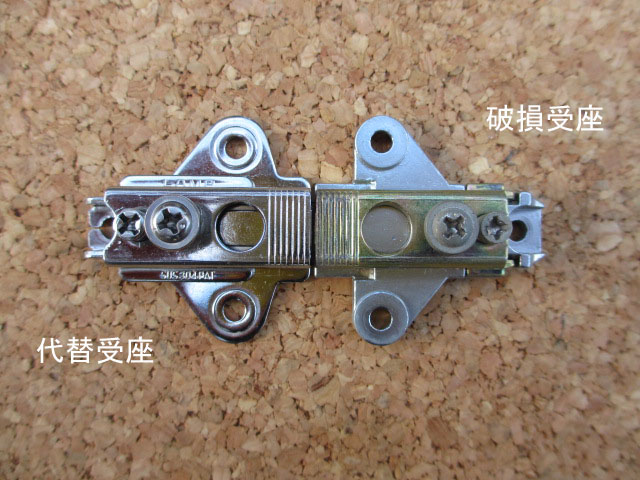

そのため同じような形状の代替受座金具を使用します。

形状、取付ネジ位置が若干異なっています。

受座金具裏側に「DCYK32」の刻印があります。

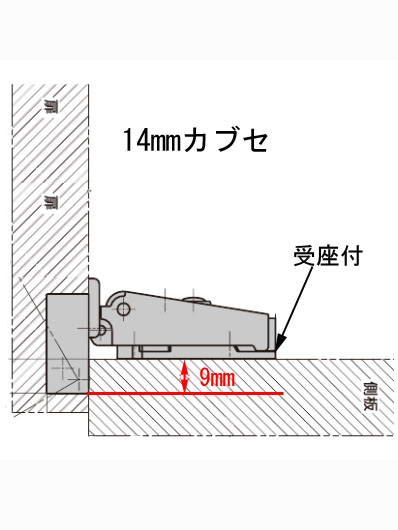

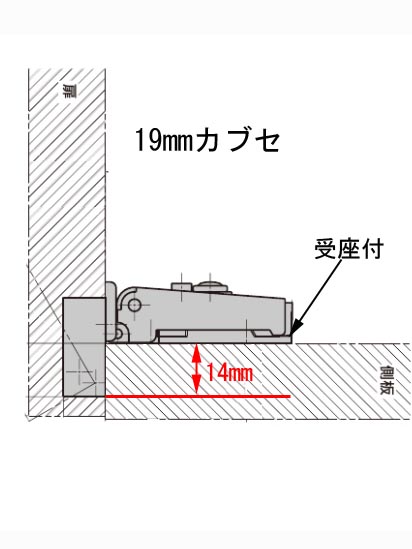

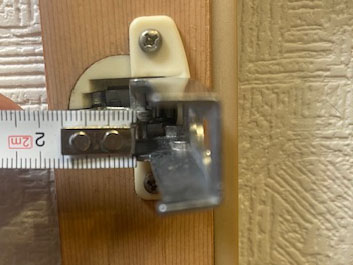

カブセサイズは１４mm。

「スライド丁番本体＋受座金具」のセットでの取替となります。金具は１セット税込１，５００円。取付ビスが付属します。送料が別途必要です。尚、金具は工場からの取寄せとなりますので、１週間前後の発送となりますのでご了承ください。

今回ご紹介した「DC100+DYB30」スライド丁番セットの代替金具は、３６５日２４時間いつでも安田屋家具店オンラインショップにてご注文できます。ぜひご利用ください。

金具色は「GB(こげ茶)色」と「ゴールド(仙徳)色」の2色あります。

金具は１個税込み７００円。取付ビスが付属します。個数に関わらず送料が別途必要です。

ご注文は２４時間３６５日いつでもできる安田屋家具店オンラインショップをご利用ください。

金具をお送りしたN様から連絡がありました。
この丁番を取り付けるときは、本体のねじ止めが先でしょうか、それとも、扉側のねじを止めてから、横板のねじを締めた方が良いのでしょうか。扉にガラスが嵌めてありますので、結構重量が有ります。お手数をお掛けいたしますが、よろしくお願いいたします。

安田屋家具店からの返信
金具の取付ですが、扉側の円形溝に丁番金具をはめ入れてネジ取付けた後に、家具本体側板に金具を押し当ててネジ止めを行う方が作業しやすいです。

簡単な取替方法は、まず破損していない古い金具を他の扉から取外して用意します。その古い金具を扉の最上段に取付けます。それ以外の箇所には新しい金具を扉に取付けておきます。次に最上段の古い金具を家具本体に取付けます。ネジ穴位置は同じなので簡単に取り付けできます。家具本体に古い金具を使用して扉が取付いた状態にします。

次に最上段以外の金具を家具本体側板に押し当てて3カ所の内、真中のネジ穴位置を使用してネジ止めします。仮止めです。他の2カ所のネジ止めはまだ行いません。次に最上段の古い金具を取外し、新しい金具に取替えて、同様に家具本体側板に金具をネジ止めします。

全ての新しい金具を家具本体に取付けたら、扉の開閉を確認します。支障が無ければ、ネジ締めをしていないネジ穴箇所を全てネジ止めして完成させます。この方法であれば、ネジ位置が自動的に確定しますので取替作業が簡単です。また一人で作業できます。

古い金具が無い場合は、扉に新しい金具を全て取り付け、一人の方が扉を保持した状態で、もう一人がネジ締めを行います。

この時に扉の下に厚さ2.5mm程度の合板などを敷いて、その上に扉をのせた状態にします。この方法であれば、扉の下部と家具との間に合板材の厚み分の隙間が生じますので、扉が家具に当たることのない位置で取付ができます。

お役に立つ情報であれば幸いです。

N様からの返信
大変分かりやすい説明を頂きましたので、商品到着しましたら、説明の順序にて取付いたします。色々お世話になり、ありがとうございました。

本日、注文した蝶番が届き、早速取付しました。30年前に購入したテレビボードが、お陰様で復活いたしました。大事に使い続けたいと思います。ありがとうございました。同封の商店街のMAP、楽しく拝見しました。
